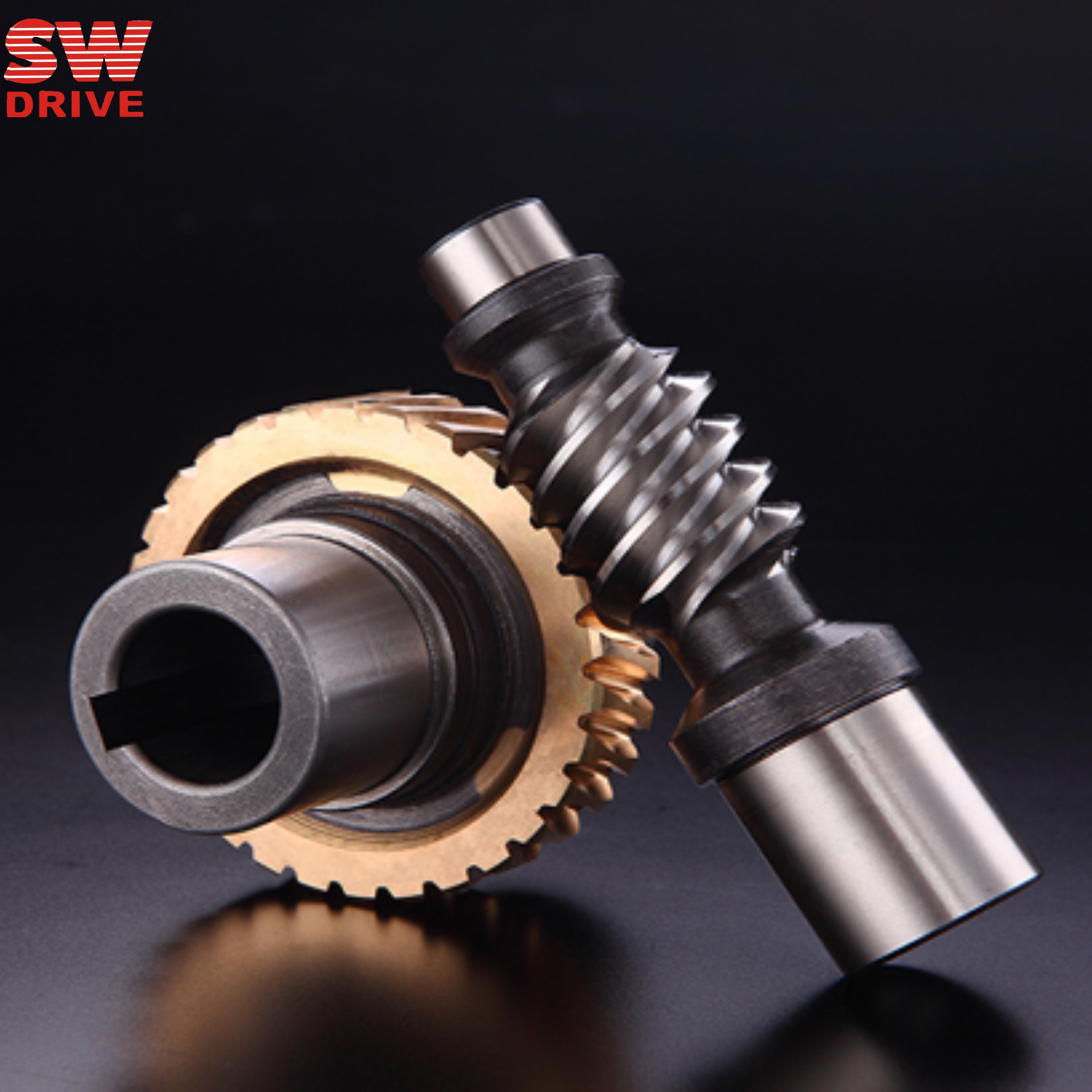

蝸輪蝸桿傳動是改變傳動方向的傳動。裝配的時候，蝸輪與蝸桿的軸交叉90°，傳動力矩以0°進入，以90°方向輸出。由于在力的傳遞過程中，產生的壓力很大、摩擦嚴重、產生的熱量也較大，為了避免膠合，在材料選擇上，因蝸輪轉速較低，常選用較軟的合金材料，而蝸桿則選用強度較大的鋼質材料。蝸輪與蝸桿的裝配必須考慮蝸輪的中心平面與蝸桿軸線的重合，不然就會使得蝸輪偏載，產生嚴重局部磨損，縮短零件壽命。現以8級精度為例，說明蝸輪蝸桿在安裝過程中的允許偏移量。

   蝸輪中心平面與蝸桿中心軸線的裝配誤差的測量，可用標準直尺靠住蝸輪的側面面，再用測量直尺與蝸桿的距離，若分別測得蝸輪四個側面與蝸桿間的距離相等，就可認為在一個平面內，若測得四個側面的距離不超過允許誤差，就可認為安裝合格。

   蝸輪蝸桿接觸面的檢查方法。可以先在蝸桿中部螺旋齒表面涂上紅丹油，然后轉動蝸桿，使蝸輪轉動數周，蝸輪齒上留下了紅丹油痕跡，根據痕跡就可以判斷安裝正確與否。正確的接觸斑痕位置應偏向嚙合的脫開側。
