如何設計構圖蝸輪蝸桿,基本框架需學會!

蝸輪蝸桿 蝸輪蝸桿應用 蝸輪蝸桿廠家

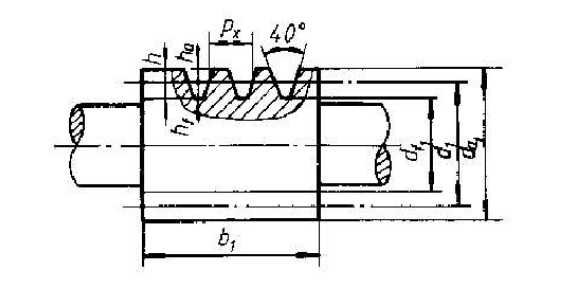

一、蝸桿一般選用一個視圖

   其齒頂線、齒根線和分度線的畫法與圓柱齒輪相同,如圖所示。圖中以細實線表示的齒根線也可省略。齒形可用局部剖視或局部放大圖表示。


二、蝸輪的畫法

    蝸輪的畫法與圓柱齒輪相似,在投影為非圓的視圖中常用全剖視或半剖視,并在與其相嚙合的蝸桿軸線位置畫出細點畫線圓和對稱中心線,以標注有關尺寸和中心距。在投影為圓的視圖中,只畫出最大的頂圓和分度圓,喉圓和齒根圓省略不畫。投影為圓的視圖也可用表達鍵槽軸孔的局部視圖取代。


三、蝸桿蝸輪嚙合的畫法

   蝸桿蝸輪嚙合有畫成外形圖和剖視圖兩種形式,其畫法在蝸輪投影為圓的視圖中,蝸輪的節圓與蝸桿的節線相切。
