一、蝸輪、蝸桿的功用與構造

   蝸輪、蝸桿的功用主要用于傳達交織軸間運動和動力，往常，軸交角E=90°。其長處是傳動比大，工作較安穩，噪聲低，構造緊湊，能夠自鎖；弊端是當蝸桿頭數較少時，傳動效率低，常需要采納名貴的有色金屬資料，制造成本高。

   蝸輪是展轉形部件，蝸輪的構造特色和齒輪基真相像，直徑一般大于長度，往常由外圓柱面、內環面、內孔、鍵槽(花鍵槽)、輪齒、齒槽等構成。依據構造形式的不一樣，齒輪上經常還有輪緣、輪轂、腹板(孔板)、 輪輻等構造。按構造不一樣蝸輪可分為實心式、腹板式、孔板式、輪輻式等多種型式。

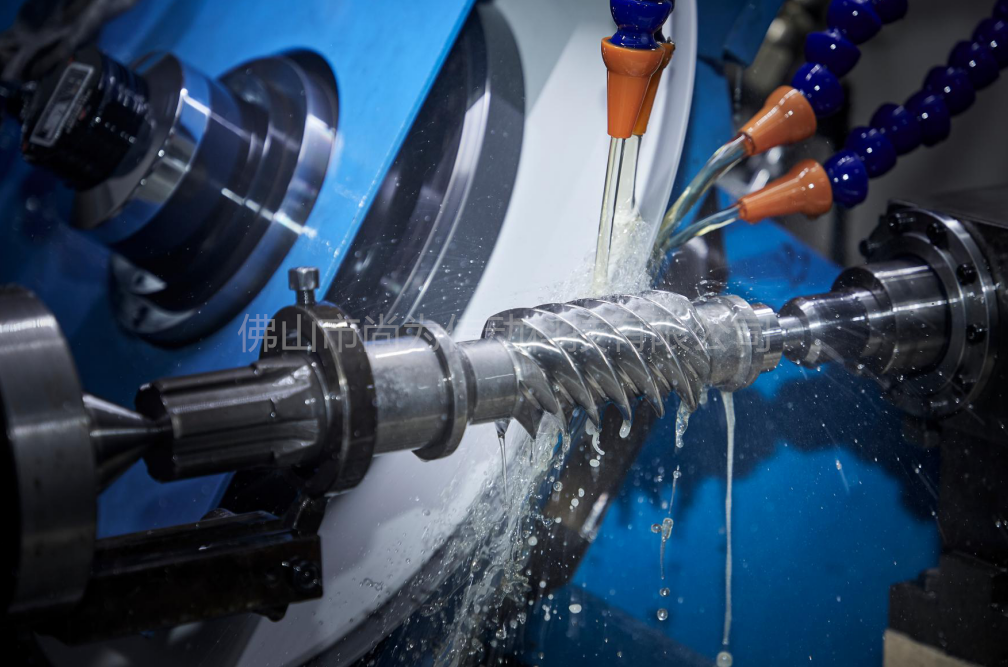

   蝸桿的構造和軸相像，其構造特色是長度一般大于直徑，往常由外圓柱面、圓錐面、螺紋及階梯端面等所構成。蝸桿上嚙合部分的輪齒呈螺旋狀，有單頭和多頭之分，單頭蝸桿的自鎖性能好、易加工，但傳動效率低。

二、一般圓柱蝸輪、蝸桿的測繪基本步驟

   蝸輪、蝸桿的測繪比較復雜，要想獲取正確的測繪數據，就一定具備較全面的蝸桿傳動方面的知識。同時應合理選擇丈量工具及必需的檢測儀器，掌握正確的丈量方法，并對所丈量的數據進行合理的剖析辦理，提出靠近或代替原設計的方案，直接為生產服務。

   測繪蝸輪、蝸桿時，主假如確立蝸桿軸向模數ma (即蝸輪端面模數mt) ，蝸桿的直徑系數q和導程角γ (即蝸輪的螺旋角β )。下邊以一般圓柱蝸輪蝸桿測繪為例，說明標準蝸輪蝸桿的基本測繪步驟。

①第一對要測繪的蝸輪、蝸桿進行構造和工藝剖析。

②畫出蝸輪、蝸桿的構造草圖和一定的參數表，并畫出所需標明尺寸的尺寸界限及尺寸線。

③數出蝸桿頭數Z1和蝸輪齒數Z2。
